Jeti Tauro H3300 LED

Une gamme d’imprimantes grand format à jet d’encre LED UV haute productivité pour les supports rigides et souples

Cette gamme d’imprimantes hybrides grand format à jet d’encre et LED UV associe une qualité d’impression primée à une productivité extrême, une automatisation de pointe et une consommation d’encre réduite.

Drag your mouse or finger across the image to change the view. Also available in full-screen mode

Elle réalise des impressions jusqu’à 3,3 m de laize à 905 m2/h. Grâce à la rapidité de fixation par LED UV des encres UV à haute pigmentation, typiques d’Agfa, et aux fonctions d’automatisation intelligentes du logiciel de flux Asanti, ces imprimantes jet d’encre UV robustes dépasseront toujours vos attentes.

Avec la Jeti Tauro H3300 LED, vous découvrirez une imprimante hybride à usage industriel, dont la robustesse permet de gérer facilement des charges de travail extrêmes, un fonctionnement avec plusieurs équipes et des impressions 24 heures sur 24, 7 jours sur 7. Adaptées à une grande variété de supportsrigides et souples. Ces imprimantes hybrides vous offrent d’innombrables options pour réaliser des impressions grand format attrayantes. Elles peuvent être déployées en six configurations avec des options d’automatisation différentes.

Gamme d’imprimantes Jeti Tauro H3300 LED

Jeti Tauro H3300 UHS LED Jeti Tauro H3300 LED Jeti Tauro H3300 HS LED Jeti Tauro H3300 S LED
Modèle haut de gamme ultrarapide, parfait pour la plus haute productivité

Jusqu’à 905 m²/h

Version 4 couleurs pour une productivité de premier ordre, permettant d’atteindre en 2 ou 3 passages une qualité de production prête à la vente

Version 6 couleurs, excellente du point de vue de la qualité d’impression

Blanc et blanc plus primaire d’accroche en option

Vernis

Automatisation avancée

Zone de vide allongée pour impression sur carton

Caméra en option pour une impression recto verso précise

Le modèle original

Jusqu’à 680 m²/h

Version 4 couleurs pour une productivité de premier ordre, permettant d’atteindre en 2 ou 3 passages une qualité de production prête à la vente

Version 6 couleurs, excellente du point de vue de la qualité d’impression

Blanc et blanc plus primaire d’accroche en option

Caméra en option pour une impression recto verso précise

Version “haute vitesse” du modèle standard (H3300 S)

Jusqu’à 680 m²/h

6 couleurs

Blanc en option, ou blanc et primaire d’accroche

Vernis

Optional camera for accurate double-sided printing

Modèle standard qui peut suivre la croissance de vos charges de travail

Jusqu’à 450 m²/h, mais peut être “upgradée” pour atteindre 680 m²/h

6 couleurs

Blanc et blanc plus primaire d’accroche en option

Caméra en option pour une impression recto verso précise

Avantages clés

  • Solution hybride : impression parfaite à la fois sur des supports rigides et souples
  • Usage industriel : peut imprimer 24h/24, 7j/7
  • Productivité impressionnante et multiples possibilités d’automatisation
  • Qualité d’image plusieurs fois récompensée, en quatre ou six couleurs plus blanc ou primaire d’accroche
  • Technologie LED UV apportant des avantages économiques et écologiques
  • Technologie à fine couche d’encrage pour une consommation d’encre la plus basse possible
  • Optimisée par le logiciel de flux intelligent Asanti

Jeti Tauro H3300 UHS LED overview

Double-sided printing on the Jeti Tauro H3300 UHS LED

Jeti Tauro H3300 LED Full automation

Jeti Tauro H3300 LED RTR

Une robustesse à toute épreuve

Dans la gamme Jeti Tauro H3300 LED, vous trouverez des imprimantes hybrides à usage industriel conçues pour fonctionner 24 heures sur 24, 7 jours sur 7 avec plusieurs équipes. La maintenance est limitée et facile, ce qui garantit la plus grande disponibilité.

Lorsque nous avons élaboré le modèle UHS, nous avons tout fait pour qu’il supporte des charges de travail extrêmes. Nous l’avons équipé de têtes d’écriture supplémentaires, nous lui avons ajouté un chargeur rapide avec un double portique pour traiter plus rapidement les supports, et des réservoirs d’encre intégrés de 20 litres pour plus d’autonomie. Nous avons renforcé le portique de la navette et les moteurs linéaires et ajouté un PC plus puissant pour traiter de gros fichiers ou un grand nombre de tâches.

Fonctionnement automatisé

Pour les plus grandes séries ou les tirages avec plusieurs piles de panneaux, tous les modèles Jeti Tauro H3300 offrent plusieurs options d’automatisation permettant d’améliorer l’efficacité de votre production. Il s’agit notamment d’un système d’alimentation automatique des panneaux (ABF), ainsi que d’un système de chargement et de déchargement entièrement automatisé.

Le modèle UHS est équipé d’un chargeur et d’un déchargeur automatiques plus grands. Ils sont à double portique pour que le chargement soit plus rapide et sans à-coups, en complète synchronisation avec l’incroyable vitesse d’impression de l’imprimante.

Qualité d’impression leader pour des impressions extrêmement éclatantes

Quel que soit votre projet, les imprimantes Jeti Tauro à encre fixée par LED UV, spécifique à Agfa, délivrent des impressions avec des couleurs éclatantes sur un large espace colorimétrique. Le module de gestion des couleurs d’Asanti permet un mappage précis des couleurs et de gris neutre. La solidité des imprimantes et la précision du déplacement des supports, associées aux algorithmes spécifiques au jet d’encre et à la technique de masquage, donnent une excellente reproduction des couleurs unies sur une grande diversité de supports. Le modèle 6 couleurs intègre le noir clair (CMYKLcLk), garantissant un équilibre parfait des gris.
Vos clients bénéficieront d’une qualité d’impression ressemblant à celle de l’offset, avec des détails fins et une grande fluidité. Les têtes d’écriture de 7 picolitres produisent des images exceptionnelles de résolution 635 x 1 200 ppp, dont le rendu des ombres et des détails est excellent, et des textes, en positif comme en négatif, d’une extrême netteté, même en 4 points. Les imprimantes excellent également dans le dégradé harmonieux d’une nuance et le rendu de la couleur de la peau est exceptionnel.

Winner of a 2023 Pinnacle Product Award from PRINTING United Alliance

Jeti Tauro H3300 UHS LED Flex RTR system
category: automation equipment

Winner of three 2022 Pinnacle Product Awards from PRINTING United Alliance

Jeti Tauro H3300 UHS LED
category UV hybrid/flatbed high-volume production
Jeti Tauro H3300 UHS LED with MRTR & backlit camera
category automation equipment
Jeti Tauro H3300 HS LED varnish
category UV latex hybrid (more than $500k)

Téléchargement

Une myriade de supports et d’applications

Les imprimantes hybrides polyvalentes de la gamme Jeti Tauro H3300 LED peuvent travailler sur de très nombreux supports, notamment le Falconboard®, le Dibond®, le Forex, le Foam-X®, le polystyrène, le carton et le PVC, ainsi que sur le vinyle (autocollant), le papier dos bleu, la toile, le papier couché et les feuilles de PET. Ces imprimantes conviennent donc à de nombreuses réalisations : bannières, affiches, panneaux de signalétique (par exemple signalisation routière, infos industrielles…), posters d’exposition, POP, maquettes papier, documents rétroéclairés ou éclairés par l’avant, autocollants (étiquettes), etc. Elles peuvent aussi servir à des applications de niche telles que le bois, les reproductions d’art, la décoration sur verre ou d’intérieur.

La Jeti Tauro H3300 UHS LED est excellente avec le carton

Grâce à sa robustesse, sa zone de vide allongée dynamique, son chargeur automatique évolué et ses guides de support intelligents, la Jeti Tauro H3300 UHS convient particulièrement bien à l’impression sur carton et sur emballages.

Vernis pour l’embellissement

La Jeti Tauro H3300 HS LED offre aux producteurs de PLV en carton ondulé, la possibilité d’ajouter une couche de vernis brillant ou mat. Elle peut être appliquée sur toute la surface en vernis pleine page ou de manière sélective (vernis spot). Le vernis embellit les impressions en leur donnant un côté haut de gamme, tout en les protégeant dans une certaine mesure.

Carton bruns

La famille Jeti Tauro est également capable d’imprimer en une seule passe sur du carton brun, généralement utilisées pour l’emballage secondaire ou tertiaire dans le commerce électronique. À ce titre, le Jeti Tauro permet aux imprimeurs d’emballages de passer de l’impression analogique à l’impression numérique pour au moins une partie de leur production, y compris l’échantillonnage et les tirages de faible et moyenne série

Caractéristiques

Sept configurations

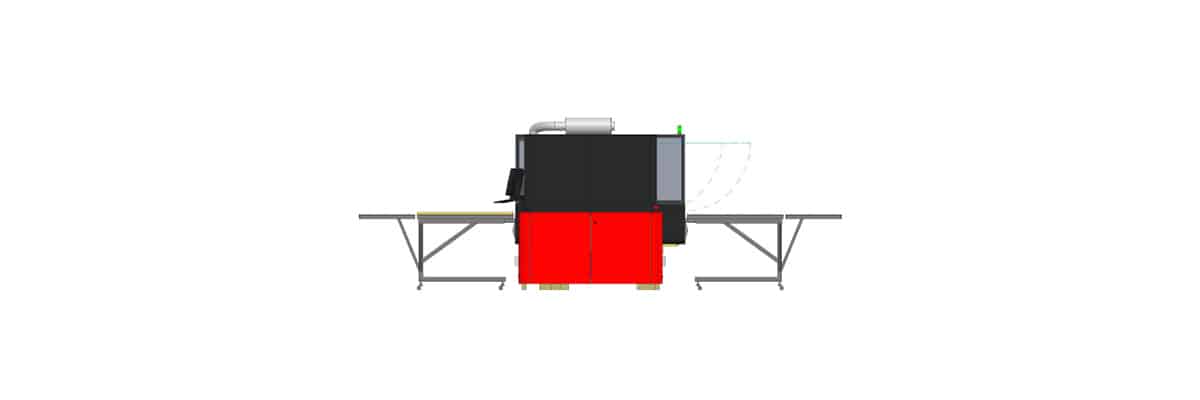

Chargement et déchargement manuels
  • Tables d’entrée et de sortie pour l’impression d’un ou de plusieurs panneaux.
  • Idéal pour des tirages plus courts ou pour des impressions sur différents types de supports.
  • Une barre d’alignement à 3 points facultative sur les tables d’entrée permet d’aligner facilement et précisément les supports. Cela permet une impression recto verso plus précise pour les supports minces ou déformés, ainsi qu’une découpe correcte, par exemple sur du carton destiné à l’emballage.
  • La solution d’impression continue intégrée améliore la productivité en mode rigide, car elle réduit l’écart entre deux panneaux consécutifs.

Il est possible de convertir le système en configuration semi-automatique, aux trois quarts automatisée, et combinée à une configuration RTR simpleou RTR rouleau jumbo et dual roll.

3D Viewer

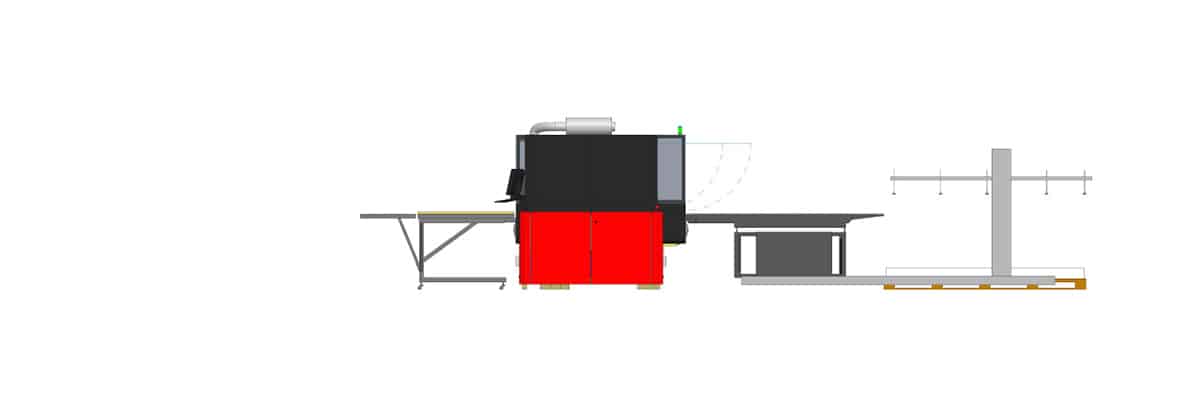

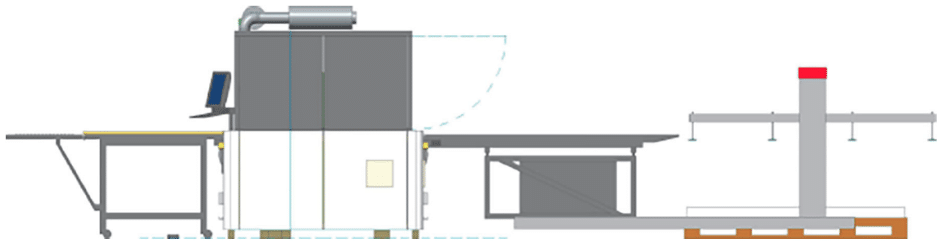

Semi-automatique
  • Table de chargement manuelle, déchargeur automatique.
  • Une barre d’alignement à 3 points facultative sur les tables d’entrée permet d’aligner facilement et précisément les supports. Cela permet une impression recto verso plus précise pour les supports minces ou déformés, ainsi qu’une découpe correcte.

Il est possible de passer en configuration RTR simple ou RTR rouleau jumbo et dual roll et de combiner avec l’ABF.

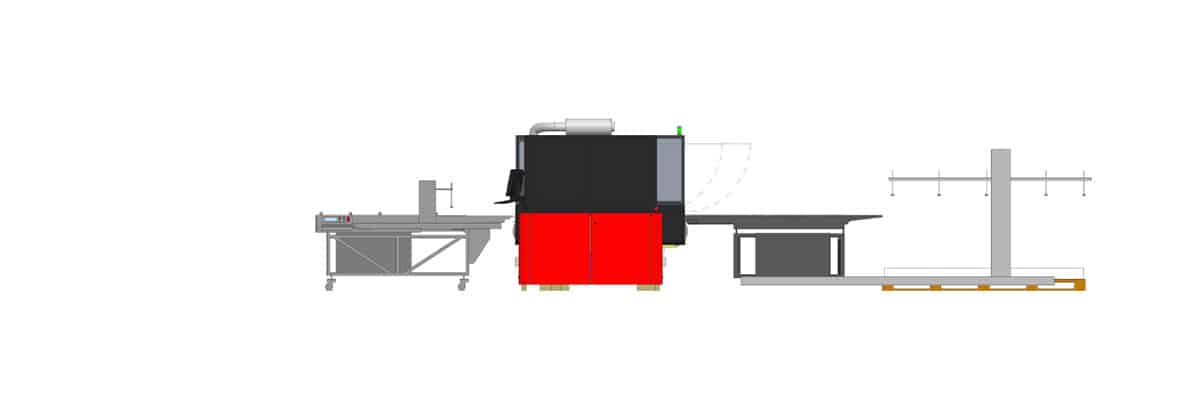

Automatisation aux trois quarts avec système d’alimentation automatique des panneaux (ABF)
  • Chargement manuel avec alignement et transport automatiques vers l’imprimante.
  • Idéal pour des tirages plus courts ou pour le remplacement rapide et efficace entre différents types ou formats de supports. L’ABF prend en charge une partie des tâches de l’opérateur, et notamment l’alignement d’une grande précision.

Il est possible de convertir le système en configuration RTR simple ou RTR rouleau jumbo et dual roll.

3D Viewer

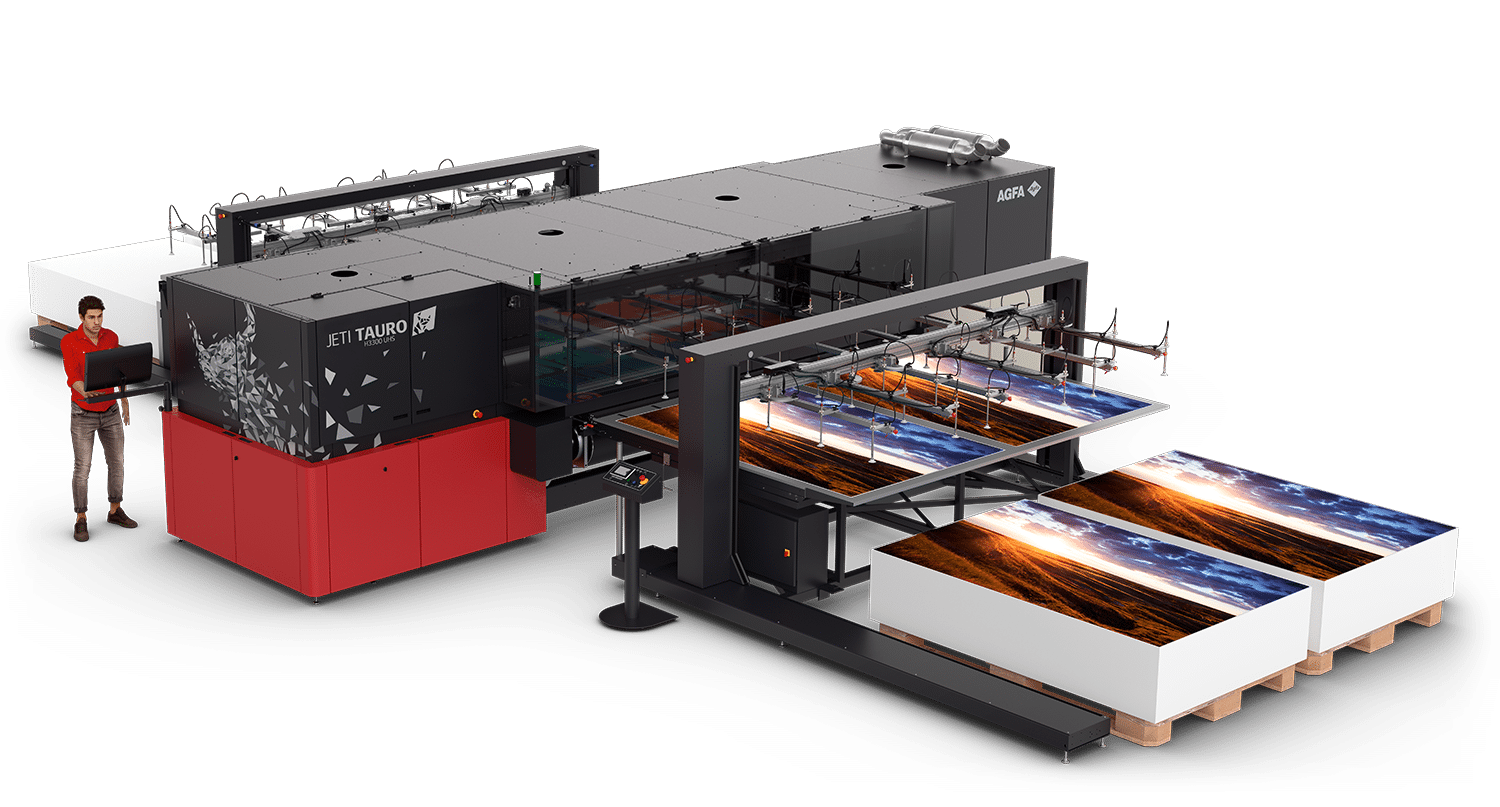

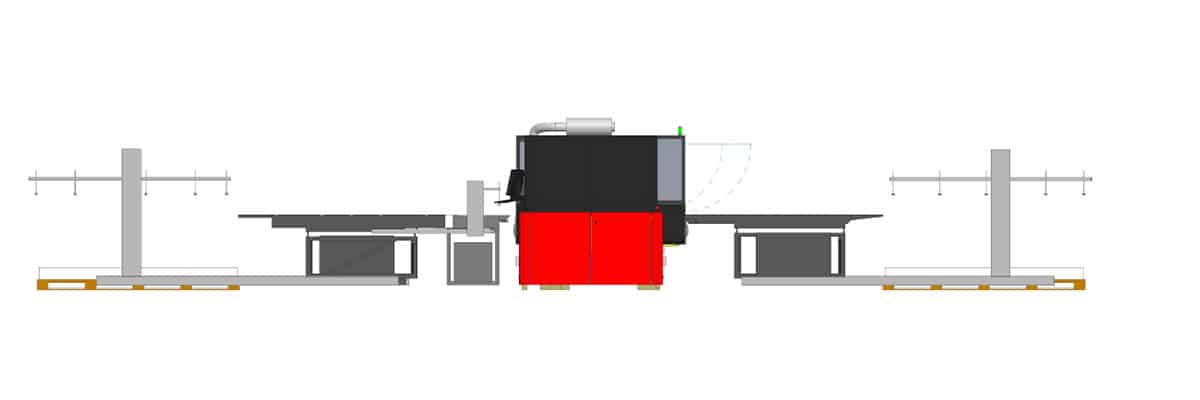

Automatisation totale
  • Chargement et déchargement automatiques.
  • Pour les grands tirages ou les tirages avec plusieurs piles de panneaux.
  • Les panneaux multiples sont traités automatiquement, ce qui augmente votre productivité.
  • Pendant qu’un jeu de panneaux est imprimé, le suivant est préparé.
3D Viewer

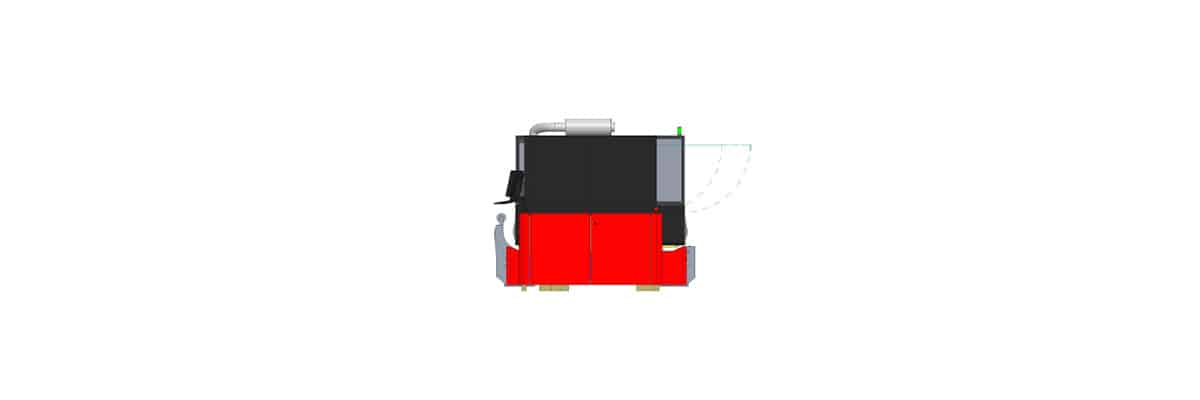

RTR simple
  • Pour les tirages RTR courts ou occasionnels avec un seul rouleau.
  • Passage rapide entre le mode RTR et le mode feuilles.

 Il est possible de convertir le système dans toutes les autres configurations, sauf en automatisation totale et RTR rouleau principal.

3D Viewer

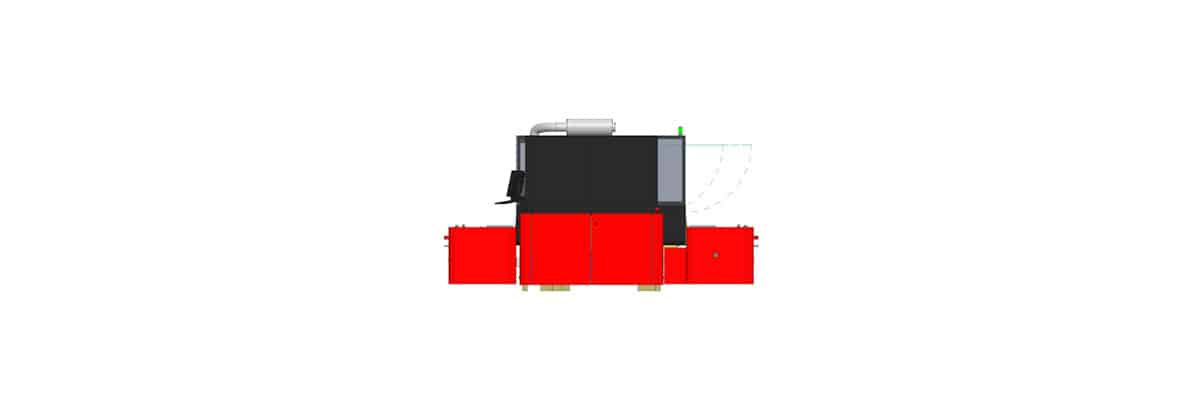

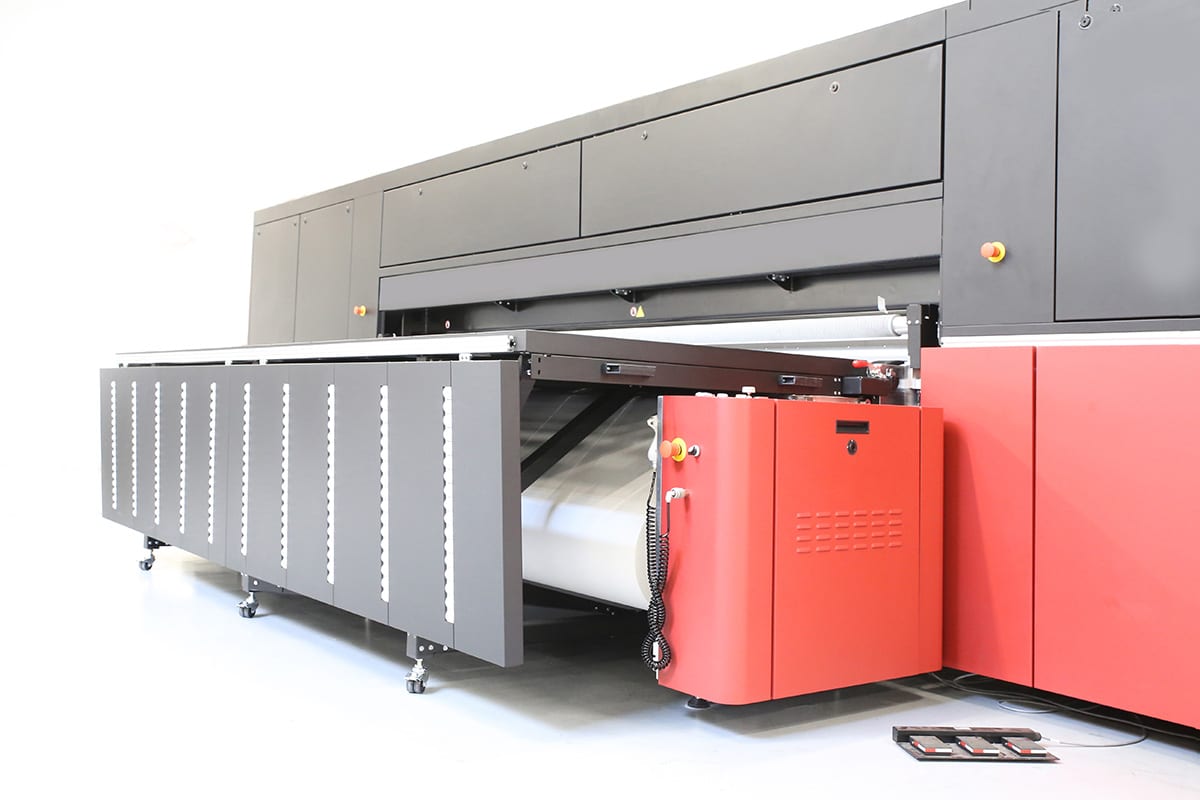

Rouleau à rouleau flexible
  • Reste ancré, permettant ainsi un changement rapide entre les supports rigides et flexibles
  • Compatible avec l’impression rouleau à rouleau ou rouleau à sol
  • Compatible avec l’impression à un ou deux rouleaux
  • Encombrement réduit ; ergonomique et convivial

Peut être combiné avec les tables de chargement/déchargement manuel

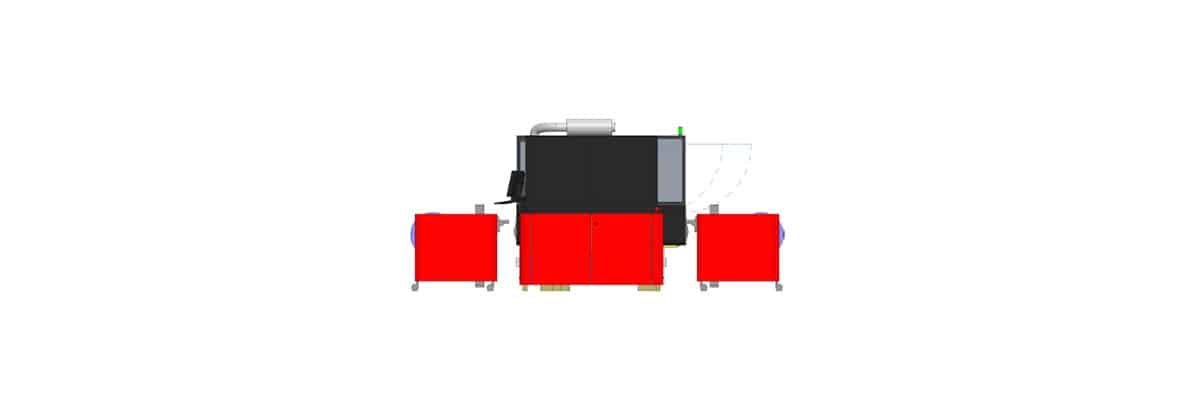

RTR rouleau Jumbo et Dual Roll
  • Option unique pour ce type d’imprimante grand format à haut débit, conçue pour les gros tirages.
  • Pour l’impression de rouleau à rouleau (RTR) ou de rouleau-à-feuille.
  • Impression sur un ou deux rouleaux.
  • Système amovibles pour faciliter le passage du mode rouleau à support rigide.

Il est possible de combiner à des tables de chargement et déchargement manuels, à l’ABF et au module de déchargement automatique.

3D Viewer

Les encres Agfa : le mariage parfait

Spécialement formulées pour imprimer sur des supports rigides ou souples, les encres LED UV Anuvia d’Agfa, certifiées GREENGUARD Gold, élargissent le champ des applications possibles. Voici ce à quoi vous pouvez vous attendre :

  • Des couleurs éclatantes, des résultats impressionnants
  • La plus faible consommation d’encre au monde
  • Une adhésion et une durabilité excellentes
  • Une impression du blanc et une gestion de l’encre avancées
  • Une option de primaire d’accroche
  • La conformité aux normes du secteur
Pour en savoir plus

Technologie d’impression LED UV

LED curing close-up

Dotées de lampes LED UV pour le processus de fixation, les imprimantes Jeti Tauro LED offrent également de nombreux avantages en matière de performance, de coûts, de maintenance, d’environnement et permettent de dégager des revenus supplémentaires.

Découvrez les avantages de la technologie d’impression LED UV.

Asanti – Logiciel de production d’enseignes et de panneaux d’affichage

Les systèmes d’impression Jeti Tauro H3300 LED sont pilotés par le logiciel de flux grand format Asanti d’Agfa, déjà primé, qui contrôle le processus d’impression dans son ensemble, du prépresse à la production et la finition. À ce titre, il simplifie, optimise et automatise le plus d’étapes possible, vous offrant une solution hautes performances pour démultiplier votre productivité.

Simplifier et automatiser

Le logiciel intègre la dernière version du moteur d’impression Adobe PDF. Asanti Render s’occupe du contrôle automatique des fichiers entrants et de la conversion des tâches pour garantir un traitement fluide et sans erreur des tâches, ainsi qu’une qualité constante. Pour sa part, Asanti Production facilite les opérations d’impression en permettant la mise en place des travaux et la visualisation du positionnement, ainsi que l’imbrication automatique de formes réelles. La collecte automatique des images vous permet de rassembler toutes celles concernant une presse et un support particulier et de les agencer de manière optimale sur la feuille ou le rouleau d’impression, en tenant compte du nombre d’exemplaires et du fond perdu.

Asanti garantit la cohérence de reproduction des couleurs par la création et l’usage de profils colorimétriques. Pour ce faire, Asanti emploie la méthode Calibrated Print Mode (CPM ou mode d’impression calibré), utilisant des modèles de production faciles à configurer qui comportent tous les paramètres d’un support particulier et permettent la création automatique de tâches. Il ne vous faudra que 15 minutes pour étalonner et profiler les supports, et vous pourrez ensuite profiter d’une impression sans problème avec une qualité optimale et constante !

L’outil Asanti Production Dashboard génère des rapports consultables dans un navigateur pour vous permettre d’inspecter le statut, la consommation d’encre et de supports et le temps d’impression des tâches.

Asanti Workflow
Find out more

Web to Print

En tant que solution Web to Print dans le cloud qui permet aux acheteurs d’impressions de passer des commandes en ligne, 24 heures sur 24, 7 jours sur 7, Asanti StoreFront vous aidera à développer votre clientèle et à démultiplier vos revenus en un tournemain.

MacBook StoreFront

Produits apparentés

Partage facile des fichiers

Les systèmes d’impression Jeti Tauro H3300 LED s’intègrent parfaitement à PrintSphere, le service cloud d’Agfa qui offre une méthode standardisée d’automatisation de la production, de partage simplifié des fichiers et de stockage sécurisé des données.

MacBook PrintSphere

Articles Liés

Normalisation de l’impression

Rationalisez encore plus vos opérations grâce à notre solution complète et unique de normalisation des impressions PrintTune. Ce logiciel garantit la cohérence des couleurs et garantit que les travaux d’impression sont conformes aux normes internes ou aux espaces de couleur habituels de Fogra ou IDEAlliance. À l’aide de mesures et d’analyses puissantes, il fournit une évaluation objective des travaux d’impression, ce qui contribue à réduire le gaspillage des supports, accroître l’efficacité et la productivité et améliorer la communication entre les opérateurs, la gestion de la qualité et les clients.

Une assistance et une formation de niveau mondial, partout où vous en avez besoin

Si vous achetez une solution Agfa, notre équipe d’assistance mondiale formera directement vos opérateurs. Vous avez une question ou rencontrez un problème ? Nos techniciens de service expérimentés et nos experts en applications sont disponibles dans le monde entier lorsque vous en avez besoin.

Caractéristiques techniques

Modèles
  Tauro H3300 S LED Tauro H3300 HS LED Tauro H3300 LED Tauro H3300 UHS LED
Tauro H3300 S LED 6C – 6 couleurs (24 têtes)

Tauro H3300 S LED 6C W8 – 6 couleurs et blanc (32 têtes)

Tauro H3300 S LED 6C W6 P2 – 6 couleurs, blanc et primaire d’accroche (32 têtes)

La Tauro H3300 S LED peut être améliorée pour atteindre la vitesse de la Tauro H3300 LED.



Tauro H3300 HS LED 6C V4 – 6 couleurs et vernis (40 têtes)

Tauro H3300 HS LED 6C W12 V4 – 6 couleurs, blanc et vernis (52 têtes)

Tauro H3300 HS LED 6C W8 P4 V4 – 6 couleurs, blanc, primaire d’accroche et vernis (52 têtes)

Tauro H3300 LED 4C/6C – 4 couleurs ou 6 couleurs (48 têtes)

Tauro H3300 LED 4C/6C W12 – 4 couleurs ou 6 couleurs et blanc (60 têtes)

Tauro H3300 LED 4C/6C W8 P4 – 4 couleurs ou 6 couleurs, blanc et primaire d’accroche (60 têtes)

Tauro H3300 UHS LED 4C/6C – 4 ou 6 couleurs (64 têtes)

Tauro H3300 UHS LED 4C/6C W16 – 4 ou 6 couleurs et blanc (80 têtes)

Tauro H3300 UHS LED 4C/6C W12 P4 – 4 ou 6 couleurs, blanc et primaire d’accroche (80 têtes)

Tauro H3300 UHS LED 4C/6C V4 – 4 ou 6 couleurs et vernis (68 têtes)

Tauro H3300 UHS LED 4C/6C W8 V4 – 4 ou 6 couleurs, blanc et vernis (76 têtes)

Productivité
Jusqu’à 450 m²/h Jusqu’à 680 m²/h Jusqu’à 905 m²/h
Caractéristiques des supports et d’impression – Feuilles et panneaux
Largeur maximale Système de base : 3,34 m

Chargeur, déchargeur et ABF : 3,30 m

Longueur maximale Système de base : 4,0 m

Chargeur :            panneaux : 2,44 m / feuilles : 2,10 m

Déchargeur : panneaux et feuilles : 2,44 m

ABF : combiné avec tables d’entrée et de sortie : 4,0 m / combiné avec déchargeur : 2,44 m pour les panneaux et feuilles

Système de base : 4,0 m

Chargeur UHS : panneaux et feuilles : 2,65 m

Déchargeur UHS : panneaux et feuilles : 2,65 m

ABF : combiné avec tables d’entrée et de sortie : 4,0 m / combiné avec déchargeur : 2,44 m pour les panneaux et feuilles / combiné avec déchargeur UHS : 2,65 m pour les panneaux et feuilles

Taille minimale Système de base : A2 : 42,0 cm x 59,4 cm

Chargeur, déchargeur et ABF : A1 : 59,4 cm x 84,1 cm (portrait)

Système de base : A2 : 42,0 cm x 59,4 cm

Chargeur UHS, déchargeur et ABF : A1 : 59,4 cm x 84,1 cm (portrait)

Épaisseur Système de base : min. 0,2 mm – max. 5 cm en fonction du support

Chargeur, déchargeur et ABF : min. 0,2 mm – max. 2 cm, en fonction du support

Poids Système de base : 10 kg/m² uniformément réparti – Feuilles : à partir de 200 g/m²

Chargeur, déchargeur et ABF : 10 kg/m² avec 25 kg max. par cycle de charge – Feuilles : à partir de 200 g/m²

Impression bord à bord (sans marge) Oui, avec du papier de protection ou du ruban adhésif sur le tapis
Caractéristiques des supports et d’impression – RTR
Largeur maximale RTR allégé                    Rouleau simple : 3,2 m

Flex RTR                       Rouleau simple : 3,3 m / Deux rouleaux : 1,6 m

RTR rouleau principal         Rouleau simple : 3,3 m / Deux rouleaux : 1,6 m

Largeur minimale RTR allégé                    Rouleau simple : 61 m

Flex RTR                       Rouleau simple et deux rouleaux : 61 cm

RTR rouleau principal         Rouleau simple et deux rouleaux : 61 cm

Longueur maximale Longueur totale du rouleau (dépend de l’épaisseur totale du rouleau, de son diamètre et de son poids)
Épaisseur RTR allégé                    Rouleau simple : max. 2 mm – min. 0,2 mm

Flex RTR                       Rouleau simple et deux rouleaux : max : 2 mm – min : 0,2 mm

RTR rouleau principal         Rouleau simple et deux rouleaux : max : 2 mm – min : 0,2 mm

Poids maximum RTR allégé                    Rouleau simple : jusqu’à 200 kg par rouleau en pleine largeur*, monté au centre de l’arbre

Flex RTR                       Rouleau simple : jusqu’à 450 kg en pleine largeur*, monté au centre de l’arbre

Deux rouleaux : jusqu’à 450 kg par rouleau* (chaque rouleau centré sur son arbre)

RTR rouleau principal         Rouleau simple : jusqu’à 700 kg en pleine largeur*, monté au centre de l’arbre

Deux rouleaux : jusqu’à 700 kg par rouleau* (chaque rouleau centré sur son arbre)

* Le poids maximum dépend de la largeur du rouleau.

Diamètre extérieur maximum du rouleau RTR allégé                    250 mm

Flex RTR                       Rouleau simple et deux rouleaux : 400 mm

RTR rouleau principal         Rouleau simple et deux rouleaux : 600 mm

Montage du rouleau Arbres pneumatiques pour les mandrins de 76,2 mm – (standard) et 152,4 mm (optionnel)
Impression de supports souples sans marge Oui, avec du ruban adhésif sur le tapis
Support
Types de supports Supports rigides et souples. Faites le point avec votre représentant Agfa local pour obtenir une liste détaillée.
Têtes d’écriture et encres
Têtes d’écriture Piézoélectriques Ricoh MH5420
Encre Anuvia CMJNLcLn + blanc et primaire d’accroche Anuvia CMJNLcLn + blanc, primaire d’accroche et vernis Anuvia CMJN + blanc et primaire d’accroche

Anuvia CMJNLcLn + blanc et primaire d’accroche

Anuvia CMJN + blanc, primaire d’accroche et vernis

Anuvia CMJNLcLn + blanc, primaire d’accroche et vernis

Qualité de l’image et finesse de texte
Qualité de l’image Résolution jusqu’à 1 200 dpi
Finesse du texte 4 points
Dimensions et poids du système d’impression
Dimensions de l’imprimante (H x l x L) En caisse : 2,45 m x 2,26 m x 8,45 m

Décaissé : 2,3 m x 2,1 m x 8,2 m

En caisse : 2,60 m x 2,53 m x 8,45 m

Décaissé : 2,3 m x 2,33 m x 8,2 m

Poids de l’imprimante

(l’unité est livrée dans une seule caisse)

En caisse : 10 000 kg (22 046 lb)

Décaissé : 7 500 kg (16 535 lb)

En caisse : 11 000 kg (22 046 lb)

Décaissé : 7 500 kg (16 535 lb)

Dimensions du chargeur/déchargeur
(H x l x L)
Chargeur et déchargeur, en caisse : 2,06 m x 2,3 m x 4,62 m

Chargeur et déchargeur, décaissé : 1,65 m x 4,22 m x 4,24 m

Chargeur et déchargeur livrés dans des caisses séparées.

Module de base de chargeur UHS : 2,31 m x 2,29 m x 4,65 m

Module de transfert de chargeur UHS : 1,78 m x 1,44 m x 4,34 m

Déchargeur UHS : 2,31 m x 2,29 m x 4,65 m

Chargeur livré en deux caisses ; déchargeur livré dans une caisse.

Poids du chargeur/déchargeur En caisse : 2 100 kg

Décaissé : 1 800 kg

Chargeur et déchargeur livrés dans des caisses séparées.

Module de base du chargeur UHS : en caisse : 2 680 kg / décaissé : 1 888 kg

Module de transfert du chargeur UHS : en caisse : 972 kg / décaissé : 436 k

Déchargeur UHS : en caisse : 2 173 kg / décaissé : 1 329 kg

Chargeur livré en deux caisses, déchargeur livré dans une caisse.

Dimensions de l’ABF
(H x L x P)
En caisse : 1,76 m x 2,29 m x 4,62 m

Décaissé : 1,46 m x 2,66 m x 4,09 m

Poids ABF Décaissé : 1 810 kg

Décaissé : 1 300 kg

Dimensions RTR rouleau principal (H x l x L) par unité

(Livré en deux caisses, une unité par caisse)

En caisse : 1,48 m x 1,47 m x 4,28 m

Décaissé : 1,2 m x 1,3 m x 4,1 m

Dimensions Flex RTR
(H x l x L) par unité

(Livré en une caisse, deux unités/caisse)

En caisse : 1,24 m x 2,25 m x 4,4 m

Décaissé : 0,9 m x 1,1 m x 4,2 m

Poids du RTR rouleau principal Poids par caisse : 1 090 kg

Poids par unité : 700 kg

Poids du Flex RTR Poids par caisse (deux unités) : 1 930 kg

Poids par unité : 700 kg

Conditions ambiantes
Température Entre 16 et 25 °C
Humidité relative 40 à 60 %
Électricité et air comprimé
Électricité – système de base 400-480 VCA, triphasé + terre, 50/60 Hz

Courant max. : 52 A (pour 400 V) / 43 A (pour 480 V)

400-480 VCA, triphasé + terre, 50/60 Hz

Courant max. : 46 A (pour 400 V) / 38 A (pour 480 V)

Électricité – chargeurs Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 8 A

Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 8 A

Électricité – déchargeurs Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 8 A

Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 8 A

Électricité – ABF Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 6 A

Électricité – RTR rouleau principal et Flex RTR Monophasé + terre, 230 V 50/60 Hz

Courant maximal : 3 A

Air comprimé – système de base Min. 6 bar (87 psi)

Consommation d’air : 5,86 SCFM (166 Nl/m) (43,85 gal US/min)

Min. 6 bar (87 psi) ; max. 7 bar (102 psi)

Consommation d’air : 5,86 SCFM (166 Nl/m) (43,85 gal US/min)

Air comprimé – chargeurs Min. 6 bar (87 psi)

Consommation d’air : 17,66 SCFM (500 Nl/m ou 132,08 gal US/min)

Min. 6 bar (87 psi)

Consommation d’air : 30,5 SCFM (863,15 Nl/m ou 228 gal US/min)

Air comprimé – déchargeurs Min. 6 bar (87 psi)

Consommation d’air : 10,59 SCFM (300 Nl/m ou 79,25 gal US/min)

Min. 6 bar (87 psi)

Consommation d’air : 10,59 SCFM (300 Nl/m ou 79,25 gal US/min)

Air comprimé – ABF Min. 6 bar (87 psi)

Consommation d’air : 17,66 SCFM (500 Nl/m ou 132,08 gal US/min)

Air comprimé – RTR rouleau principal et Flex RTR Min. 6 bar (87 psi) ; max. 7 bar (102 psi) ; pas de branchement dédié. Les unités RTR (arrière et avant) sont directement reliées au système de base.
Flux de production/autres intégrations
Asanti, StoreFront, PrintSphere, RIP tiers
