Attiro VHS
Vous souhaitez faire des économies et respecter l’environnement en traitant vos plaques violettes sans chimie ? Utilisez Attiro VHS, une gommeuse qui utilise un concept en cascade unique.
Découvrez Attiro VHS, la gommeuse haute vitesse pour vos plaques violettes sans chimie. Sa technologie révolutionnaire en cascade réutilise la gomme concentrée dans trois sections. De cette façon, les zones non exposées sont efficacement nettoyées sans risque d’oxydation. Une maintenance complète (avec ATTIRO CareClean) n’est nécessaire qu’après 8 000 m², ce qui minimalise la consommation de gomme et les déchets.
L’ajout du module de nettoyage Attiro (ACM) prolonge le cycle de nettoyage principal des Attiro COU de 8 000 à 12 000 m² de consommation de plaques. En outre, les deux processus de nettoyage intermédiaires de 4 000 et 8 000 m² sont exécutés dans le cadre d’un processus automatisé qui se lance par une simple pression sur l’écran Attiro et ne nécessite aucune autre intervention de la part de l’opérateur.
La gommeuse Attiro VHS forme une solution très attractive combinée aux plaques sans chimie N95-VCF et aux CtP Advantage N TR (V)HS.
Avantages clés
- Consommation de gomme minimale pour un effet de gommage maximal
- Grande longévité du bain, la maintenance complète n’étant nécessaire qu’après 8 000 m² (or 12,000 m² si le module de nettoyage Attiro ACM est installé)
- Produit de nettoyage recommandé: ATTIRO CareClean
- La vitesse élevée (jusqu’à 400 plaques par heure) fait de cette gommeuse l’outil idéal pour les environnements industriels à production élevée
- Transport des plaques totalement à plat
- Moins de transport de bidons de gomme
Regarder la vidéo

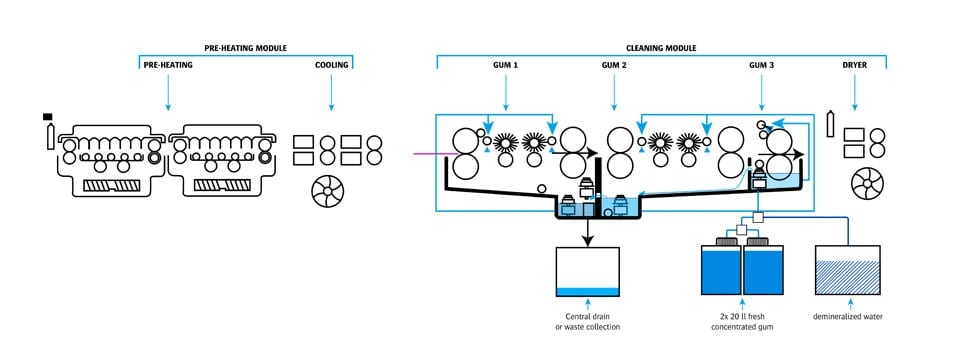

Un concept de cascade unique
MODULE DE PRÉCHAUFFAGE
Préchauffage
L’émulsion de la plaque exposée est durcie à l’aide d’un four à air chaud de haute technologie. Un capteur assure une température uniforme et stable sur toute la surface de la plaque.
Refroidissement
La plaque est refroidie pour permettre un nettoyage immédiat. La plaque est refroidie à une température optimale qui empêche la surchauffe des liquides dans les sections suivantes.
MODULE DE NETTOYAGE
Gomme 1 :
95 % de toutes les zones non exposées sont retirées de la plaque. La gomme est pulvérisée sur la plaque. Les zones exposées sont liées au substrat et ne sont donc pas éliminées par la gomme. La gomme coule en cascade de la seconde cuve à la première cuve. Comme la majorité du gommage se produit dans la première section de la gomme, il contient la plus grande partie de l’émulsion gommée. La gomme usée est évacuée.
Gomme 2 :
Les zones non exposées restantes sont retirées de la plaque. Le mélange de gomme provenant de la troisième cuve s’écoule en cascade dans la seconde cuve, régénérant ainsi la capacité gomme de cette dernière, le trop plein étant évacué en cascade dans la première cuve.
Gomme 3 :
Une couche de gomme fraîche est appliquée pour empêcher que la plaque d’aluminium grainé et anodisé ne s’oxyde. La dernière étape de gommage est réalisée avec de la gomme fraîche diluée provenant du bidon, garantissant ainsi une plaque parfaitement propre. La gomme fraîche et l’eau de la cuve dans la troisième section passent alors en cascade dans la cuve de la deuxième section.
SECTION DU SECHOIR
La plaque est séchée pour permettre une manipulation immédiate, indépendamment du format. De l’air chaud, qui sèche la plaque des deux côtés, est soufflé à travers une paire de tubes d’air. De cette façon, la manipulation immédiate de la plaque est rendue possible.
Téléchargement
Caractéristiques techniques
Performance |
|
| Type de plaque | Plaques offset photopolymère sans chimie N95-VCF |
| Largeur de la plaque, min.-max. | 200-710 mm |
| Longueur de la plaque, min. | 275 mm |
| Épaisseur de la plaque | 0,15-0,30 mm |
| CtP | Advantage N |
| Vitesse de la plaque | 40-300 cm/min |
| Volume de plaques | Jusqu’à 400 plaques par heure |
| Vitesse de brosse | Gomme 1 : 230 tr/m (fixe) Gomme 2 : 150 tr/m (fixe) |
| Eau | Dureté totale < 6° dH ou eau osmosée
Connexion : 3/4 gaz Pression max. : 3 bar Tube de drainage : diamètre intérieur de 25 mm (0.098”) |
Spécifications mécaniques |
|
| Température | Préchauffage min.-max.: 20-160°C
Sécheur min.-max. : 20-70°C |
| Volume des cuves | Gomme 1 : 7,5 l
Gomme 2 : 5,5 l Gomme 3 : 4,5 l |
| Émission de bruit (max.) | < 70 dB |
Spécifications physiques |
|
| Poids du module de gommage
caisse incl. |
285 kg
385 kg |
| Dimensions du module de gommage (l x p x h) | 1 550 x 1 350 x & 1 220 mm |
| Dimensions module de préchauffage (w x d x h) | 1 550 x 1 350 x & 1 220 mm |
Spécifications électriques |
|
| Alimentation électrique | EUR : trois-phases / 3W + N + PE – 400V / 14Amps, 50/60Hz.
USA : trois-phases / 3W + PE – 208 – 230V / 23Amps, 50/60Hz |
| Tolérances de tension | +/- 10 % |
| Consommation électrique EUR/É-U | 9 000 Watts-heure |
| Dissipation de la chaleur | 6 824 BTU |
| Consommation énergétique (dans des conditions de fonctionnement standard pendant 1 h) | Prêt (Veille) : 2,0 kWh
En traitement : 4,0 kWh Logique désactivée (appareil mis hors tension par le biais de l’écran tactile uniquement, l’interrupteur principal reste allumé) : 0,02 kWh |
